Horizontal Downdraft Fume Collector
HD Series
Features
Easy filter cover removal and assembly, filter replacement, and dust discharge structure
Filter Type
Cartridge Filter
Applications
Dry dust, laser cutting machines, plasma cutting machines, cast iron/cast steel gouging operations
Installation Cases Specifications
Specifications
| TYPE | Power | Airflow (CMM) | Static Pressure (mmAq) | Motor (kW) | Dimensions (mm) | Weight (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1-W | B1-H | D1-Inlet(Ø) | D2-Outlet(Ø) | H-Height | ||||||
| HD-200 | 220V/380V Three Phase 60Hz,
440V(Option), 50Hz(Option) | 25 | 230 | 1.5 | 650 | 1,175 | 200 | 250 | 2,270 | 310 |
| HD-300 | 40 | 230 | 2.2 | 790 | 1,213 | 250 | 300 | 2,270 | 350 | |
| HD-500 | 65 | 230 | 3.7 | 790 | 1,280 | 250 | 300 | 2,270 | 380 | |
| HD-500FC | 65 | 230 | 3.7 | 900 | 1,280 | 250 | 300 | 2,280 | 600 | |
| HD-750 | 80 | 260 | 5.5 | 900 | 1,330 | 300 | 350 | 2,280 | 680 | |
| HD-1000 | 100 | 300 | 7.5 | 1,440 | 1,070 | 350 | 400 | 2,900 | 850 | |
Filter Specifications
| TYPE | 크기(WxL) | 수량 | 여과면적(㎡) |
|---|---|---|---|
| HD-200 | Ø230 x 125산 x 40DP x 610L | 2 | 12.2 |
| HD-300 | 3 | 18.3 | |
| HD-500 | 4 | 24.4 | |
| HD-500FC | 6 | 36.6 | |
| HD-750 | 6 | 36.6 | |
| HD-1000 | 8 | 48.8 |
- 필터
HD SERIES 필터

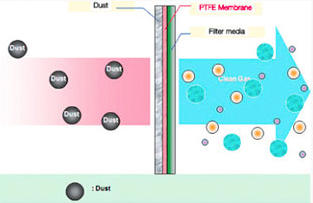

PTFE MEMBRANE 필터 채용
- 압력손실이 낮고 일정하게 유지되며, 탈진이 용이하기 때문에 적은 충격이나 낮은 압력으로 운전이 가능하여 여과포 수명이 증가됩니다. — 필터 자체가 갖는 분진 탈진성과 뛰어난 표면 여과 기능으로 필터 백 표면의 분진을 쉽게 털어낼 수 있습니다.
운전 초기부터 거의 완벽하게 분진을 포집함으로서 위해 물질의 배출은 막으며 부가 분진의 회수율이 높습니다.
집진 효율 비교(AT 0.3 µm)
특징
깔끔한 분진 처리
- 가동중 분진 회수 기능 — 분진 유출 방지 기능
DOWN FLOW 방식
- 흡입 분진 자유낙하 방식으로 필터 수명 연장
간단 교환형 필터 교체 시스템
- 필터 커버 및 필터가 분리되는 구조로 누구나 쉽게 필터 교체가 가능합니다. — 기존 방식에 비해 필터 교체 시간이 단축되었습니다.
TURBO BLOWER 정보
컨트롤러

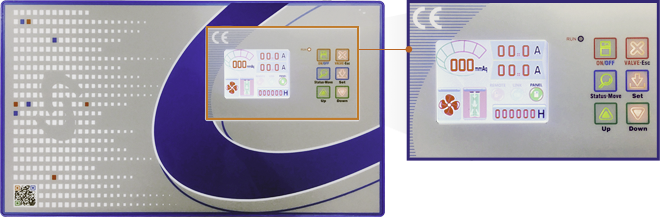

사용자의 편의를 가장 먼저 생각하는 디지털 컨트롤러
- 컬러 LCD와 소프트 터치 스위치 적용 — 인터페이스 : 외부접점(PC,PLC 등)에 연계 동작이 가능하도록 표준모드 방식 채용
에러 리포트 : 이상 발생시 에러 경보 및 알람 이력 표시
디지털 차압, 디지털 전류, 운전 적산, 에러 상태 표시등 기능
인버터 전용 컨트롤러 : 수동/자동 인버터 제어
