NVFM Series
Nozzle-Venturi Flow Meter
제품특징
기존 차압식 유량계 대비 유체에 섞인 분진의 오염에 강하고 압력 손실을 최소화 하여 집진기의 유량을 측정 하는데 최적화
Installation Cases Specifications
Specifications

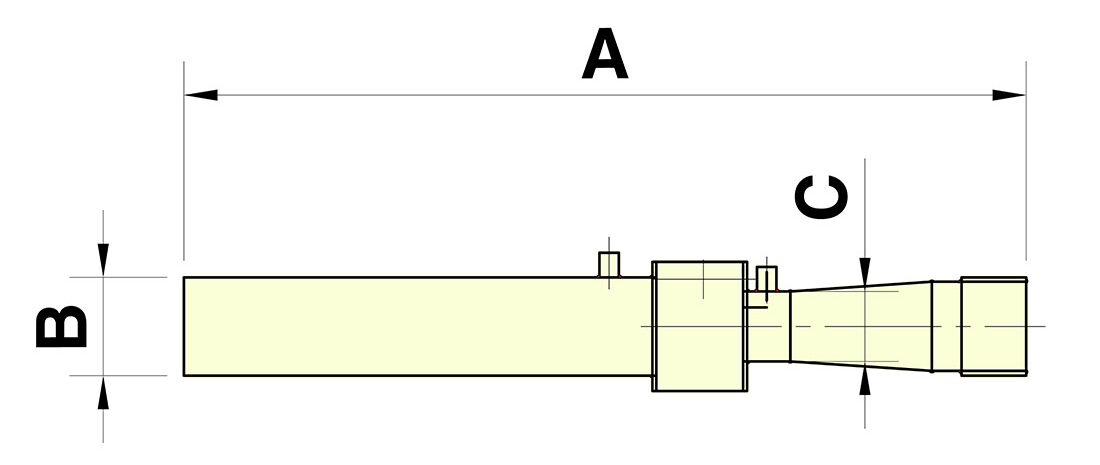

| TYPE | Flow Range (㎥/min) | Nozzle ΔP (mmAq) | Velocity (m/s) | Dimensions (mm) | ||
|---|---|---|---|---|---|---|
| A | B | C | ||||
| NVFM-100 | 4~18 | 18~300 | 10~40 | 900 | 100 | 70 |
| NVFM-150 | 10~42 | 1,350 | 150 | 105 | ||
| NVFM-200 | 18~75 | 1,800 | 200 | 140 | ||
Features
- [ISO 5167-3] 정밀 노즐 가공 및 벤츄리 연결용접으로 고 내구성 구조
- 피토 튜브 대비 정밀도 상승, 압력 측정홀의 막힘 없음
- 오리피스 유량계에 비해 약 65% 정도 압력 손실 감소
- 일반 노즐 유량계 대비 하류의 와류영역 회피로 분진 퇴적 방지
