설치시공사례사양

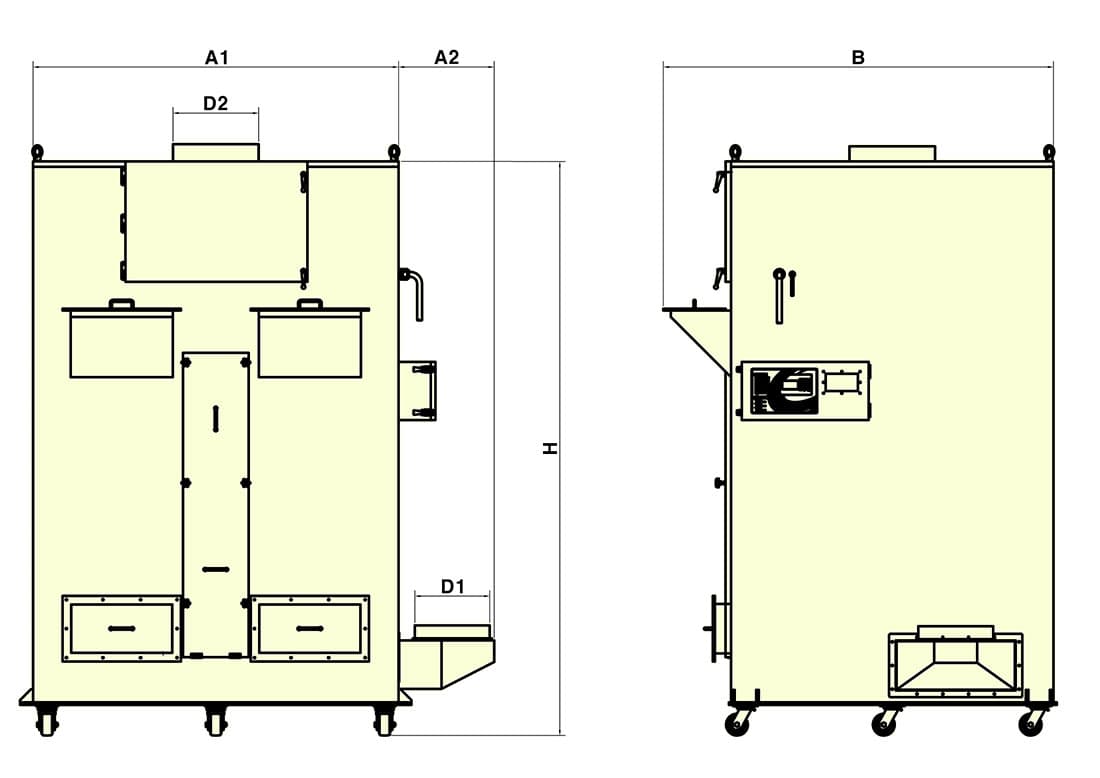

제품사양
| TYPE | 전원 | 풍량(CMM) | 정압(mmAq) | 출력(kW) | 사이즈(mm) | 중량(kg) | 흡착재 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1가로 | A2가로 | B세로 | D1흡입구(Ø) | D2배출구(Ø) | H전체높이 | 활성탄량(Kg) | ||||||
| ACT-100 | 220V 단상, 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
12 | 230 | 0.75 | 1,200 | 240 | 1,115 | 150 | 200 | 1,555 | 380 | 150 |
| ACT-200 | 25 | 230 | 1.5 | 1,350 | 290 | 1,215 | 200 | 250 | 1,910 | 550 | 275 | |
| ACT-300 | 220V 단상, 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
40 | 230 | 2.2 | 1,350 | 340 | 1,615 | 250 | 300 | 2,155 | 900 | 450 |
| ACT-500 | 65 | 230 | 3.7 | 1,350 | 340 | 1,615 | 250 | 300 | 2,510 | 1,150 | 650 | |
| ACT-750 | 80 | 260 | 5.5 | 1,600 | 390 | 1,815 | 300 | 350 | 2,515 | 1,550 | 900 | |
| ACT-1000 | 100 | 300 | 7.5 | 1,700 | 445 | 1,815 | 350 | 400 | 2,750 | 1,650 | 1,000 | |
| ACT-1500 | 160 | 260 | 5.5 x 2SET | 1,740 | 600 | 1,815 | 400 | 450 | 3,180 | 2,100 | 1,300 | |
| ACT-2000 | 200 | 300 | 7.5 x 2SET | 3,000 | 790 | 1,815 | 500 | 550 | 2,970 | 2,500 | 1,700 | |
특징

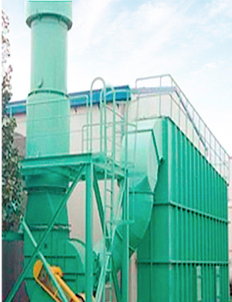

흡착탑이란 각종 유기성 가스 및 악취를 흡착하여 제거하는 장치로써 분자층으로 구성된 고체 표면에 있는 원자의 결합과 가스만의 화학적 결합에 의하여 강한 흡착력이 가스를 흡착하는 설비
저렴한 유지 관리비
- 운전조작이 간단하고 활성탄의 재생 사용으로 유지 관리비가 저렴합니다
강력한 흡착력
- 흡착제로 사용되는 활성탄은 유기성 증기를 흡착하는데 매우 효과적입니다.
광범위한 흡착력
- 비점이 낮은 모든 용매를 광범위하게 흡착할 수 있습니다.
공간 활용도 향상
- 흡착을 위한 체류시간이 작아서 처리량에 비해 설치공간이 작습니다.
포집 효율의 극대화
- 유기성 가스의 회수율 (98%)이 우수합니다.

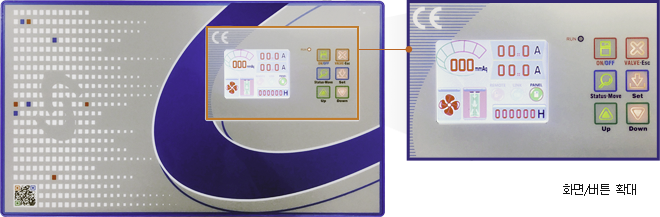

컨트롤러
사용자의 편의를 가장 먼저
생각하는 디지털 컨트롤러
- 가시성을 고려한 컬러 디스플레이
- 소프트 터치 방식
- 인터페이스 : 외부접점에 연계 동작이 가능한 표준모드 방식 채용
- 에러 리포트 : 이상 발생시 에러 경보 및 알람 이력 표시
- 인버터 전용 컨트롤러 : 수동 / 자동 인버터 제어
- 디지털 차압, 디지털 전류, 운전 적산, 에러 상태 표시 기능 등
활성탄
활성탄소는 탄소를 함유한 물질(목재, 야자각, 갈탄, 역청탄 등의 탄화물)을 원료로 하여 고도의 활성화에 의하여 얻어지는 제품이며 그 구조는 미세공이 잘 발달되고 무수한 미세공간의 통로로 연결되어 넓은 내부 표면적을 갖는 미(무)정형 탄소의 집합체로 비극성 흡착제이며 물리적, 화학적으로 안정이 뛰어난 제품입니다. 탈색, 탈취 절제, 회수, 분리, 포집 등의 목적으로 각종 산업 및 환경분야에서 광범위하게 사용되고 있습니다.

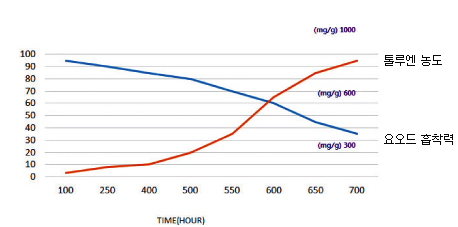

요오드가의 중요성
- 파과곡선 상 시간이 지남에 톨루엔 농도는 증가하여 요오드 흡착력은 내려감을 알 수 있습니다.
- 요오드가가 높은 활성탄을 사용하여야 활성탄 교체주기 및 흡착력을 높일 수 있습니다.
필터
ACT SERIES 필터 정보
- 활성탄 종류로 조립성형탄, 입상활성탄, 분말활성탄, 첨착활성탄 등 여러 종류가 있으며 각 사업장 별 GAS 성상에 맞는 활성탄을 선정하여 설계
- 요오드가(IODINE NUMBER) 1,000mg/g 이상 활성탄 사용 (활성탄 교체 시점 요오드가 600~800mg/g)
- 활성탄에 최소 1sec이상 GAS가 체류 하도록 하고 흡착탑 내 활성탄 통과 유속은 0.5m/sec 이하로 설계
조립성형탄
입상활성탄
분말활성탄
조립성형탄
- 높은 압력으로 압출하여 생산된 제품으로 압력 손실이 낮고 요오드가가 높으므로 도장, 건조시설, 용제회수시설 등 고농도 GAS에 사용한다.
입상활성탄
- 비교적 넓은 표면적을 가지고 있어 산업전반에 가장 널리 쓰는 활성탄이며, 폐활성탄은 재생처리를 거쳐 재사용 된다.
분말활성탄
- 주로 액상 재료의 탈색, 탈취, 나쁜 맛과 불순물의 제거에 쓰이며 수처리용에 적합한 활성탄이다.
첨착활성탄
- 일반 활성탄 세공 내에 화학반응과 촉매작용을 하는 물질을 첨착시켜, 물리적 흡착과 화학반응, 촉매 작용을 갖게 하는 새로운 기능의 활성탄이다.
