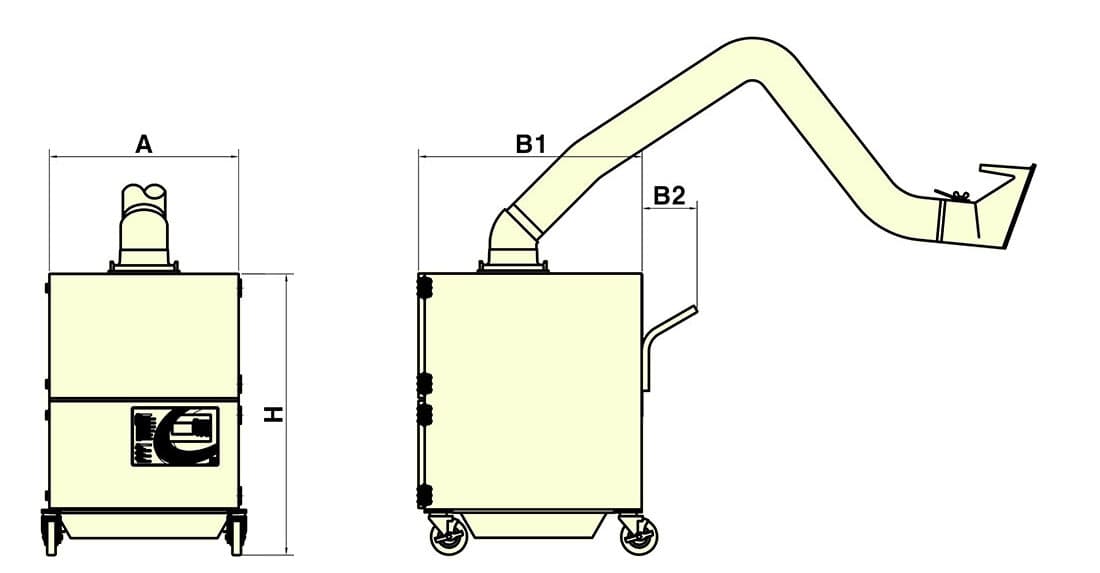

제품사양
| TYPE | 전원 | 풍량(CMM) | 정압(mmAq) | 출력(kW) | 사이즈(mm) | 중량(kg) | 플렉시블암 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1가로 | B1세로 | D1흡입구(Ø) | D2배출구(Ø) | H전체높이 | 길이 | 직경(Ø) | ||||||
| CHB-200 | 220V 단상, 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
25 | 230 | 1.5 | 670 | 790 | 150 | - | 1,000 | 160 | 2M x 1 | 160 |
| CHB-300 | 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
40 | 230 | 2.2 | 670 | 790 | 150 | - | 1,000 | 160 | 3M x 1 | 160 |
| CHB-500 | 65 | 230 | 3.7 | 670 | 840 | 150 | - | 1,050 | 185 | 3M x 2 (2인용) |
185 | |
필터사양
| TYPE | 크기(WxL) | 여과면적(㎡) | |
|---|---|---|---|
| 1차 데미스터필터 | 2차 H.E.P.A필터 | ||
| CHB-200 | 610 x 610 x 20 | 610 x 610 x 292 | 16.68 |
| CHB-300 | 610 x 610 x 20 | 610 x 610 x 292 | 16.68 |
| CHB-500 | 610 x 610 x 20 | 610 x 610 x 292(SC) | 21.6 |
* 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
특징
ARM
- 자유자재로 움직이며 고정되는 FLEXIBLE ARM을 채택하여, 흄 발생원에서 직접 흡입하여 제거하므로 작업자의 건강을 보호하고, 작업능률을 향상시켰습니다.(Φ150 X 2m/3m)
강력한 흡입력
- TURBO BLOWER가 장착되어 있습니다.
- MOTOR 소손방지를 위한 과부하 방지 회로를 채택하여 안전성이 높습니다.
조용한 운전
- BLOWER의 공기흐름을 격자모양의 배출구 방향으로 일정하게 유도 분산시켜 소음을 최소화 했습니다.
이동성
- 대형 바퀴 및 이동손잡이가 부착되어 이동이 간편합니다.
OPTION
- 작업 여건에 따라 TWO ARM 부착 및 STAND형이 가능합니다.
- 활성탄 섬유필터에 의한 냄새제거 기능 선택이 가능합니다. (ACF필터)
2차 오염방지
- 배출구 방향을 상부로 유도하여 작업장 바닥의 먼지비산을 방지하여 2차오염이 없습니다.
필터
CHB SERIES 필터 정보
1차 DEMISTER
- PANEL TYPE PREFILTER는 용접작업시 FUME GAS와 함께 유입되는 불꽃 및 굵은 입자를 여과
- FILTER 여재는 스테인리스 또는 스틸로 구성 되어 있으며, 세척 후 재 사용할 수 있어 경제적입니다.
2차 H.E.P.A
- MEDIA TYPE MAIN FILTER는 표면에 고순도 FELT 여재를 사용, 입경 0.3μm (HOT DOPTEST로써) 99.74% 이상 유해 미세 입자를 완벽하게 포집하며 여과층이 두껍고 MEDIA의 인장강도가 높아 파손으로 인한 집진성능 저하를 막을 수 있습니다. (한국원사직물시험연구원시험성적서 발행)
3차 ACF (Option)
- 냄새제거기능
- 활성탄소 섬유필터는 다결정구조 고분자 화합물로 구성된 활성체이며 흡착율이 높고 강도가 높으며 쉽게 풍화되지 않아 2차오염을 조성하지 않으며 내산성, 내알칼리성에 강하고 수명이 오래 갑니다.

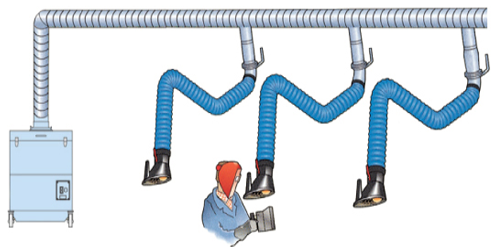

작업 여건에 따른 FUME COLLECTOR 적용 (OPTION)
- 중앙 집중식 구성으로 여러 발생원에 적용 가능
CO2/MAG 용접
ARC 용접
GOUGING
TURBO BLOWER 정보

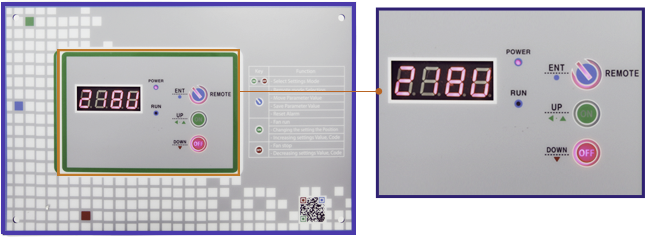

컨트롤러
사용자의 편의를 가장 먼저
생각하는 디지털 컨트롤러
- LED 터치 스위치 동작으로 시인성이 향상되었으며, 더욱 세련된 판넬, 심플한 디자인을 자랑
- 사용자 편의에 맞춘 원격/연동(옵션) 운전방식
