제품사양

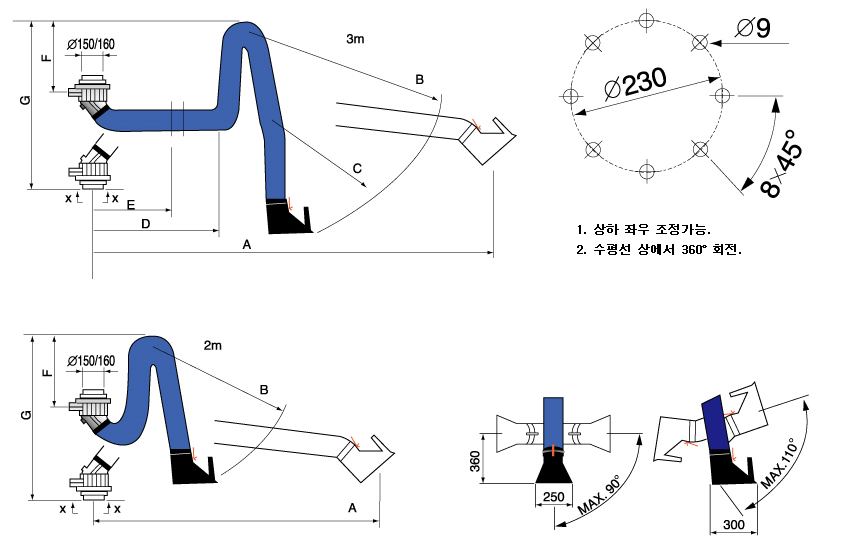

| TYPE | 사이즈(mm) | ||||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |
| 2m | 2,000 | 1,050 | - | - | - | 460 | 1,000 |
| 3m | 3,000 | 1,050 | - | 1,050 | 710 | 360 | 1,000 |
| 4mH | 4,000 | 1,000 | 1,000 | 2,000 | 1,050 | 860 | 1,500 |
| 4mV | 4,000 | 2,100 | 1,000 | 930 | - | 860 | 1,630 |
※ 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
특징
설치 제약 없이 편리한 사용
- 대상기계에 HOOD, DUCT를 설치하기 곤란한 장소에 적용이 가능합니다.
작업 환경별 풍량 조절
- ARM HOOD에 DAMPER가 부착되어 풍량조절이 가능합니다.
자유로운 움직임
- 360˚ 회전이 가능해 원하는 위치에 자유자재로 움직일 수 있으며, 원하는 위치에 흔들림 없이 고정됩니다.
작업환경에 따라 자유자재로 움직일수 있는 후드·덕트일체형 ARM
- A. 암 부분이 자유자재로 360도 회전이 가능합니다.
- B. 플랜지 지지
- C. 내부 지원
- D. 디스크로 미리 세팅해 놓은 것은 필요할 경우 후에 재조정할 수 있습니다.
- E. 섬유유리가 강화된 직경 160mm의 PVC 호스 작동 가능 최대 온도는 70도 입니다.
- F. 댐퍼가 확실하게 부착되어 있습니다.
- G. 타원형 폴리탄산 에스테르 후드, 250mm x 300mm, 경량 패키지는 옵션으로 선택 가능합니다.
- H. 직경 150/160mm의 환기덕트를 위한 카운터 플랜지팬이 필요 없습니다.
