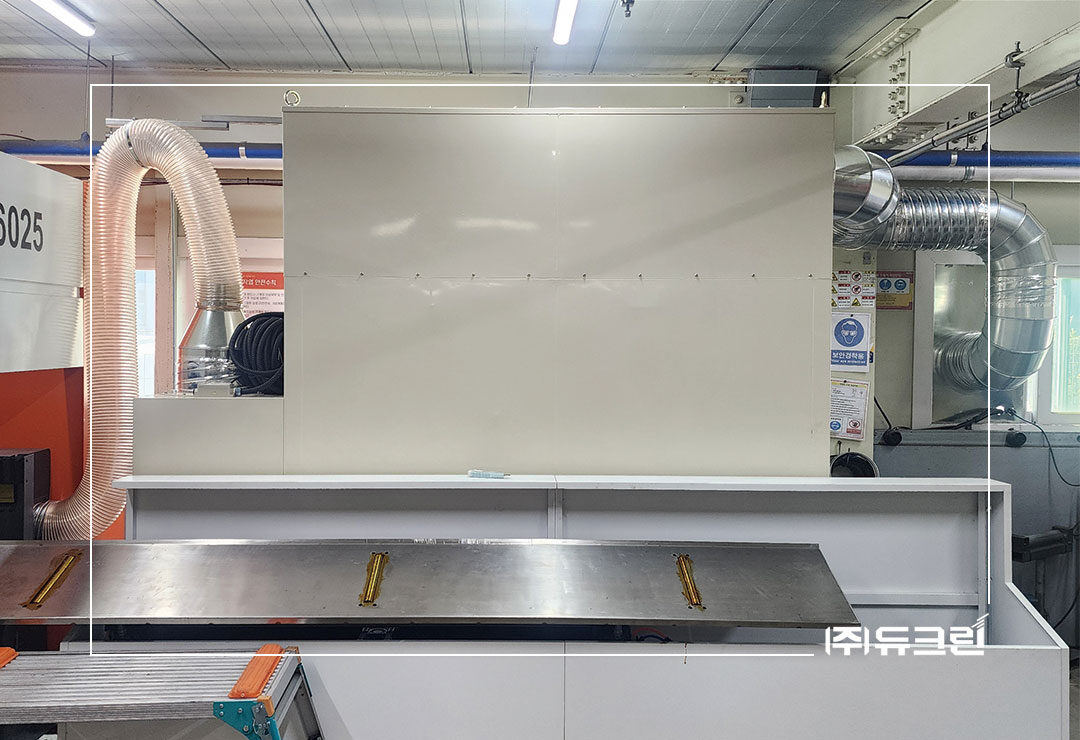

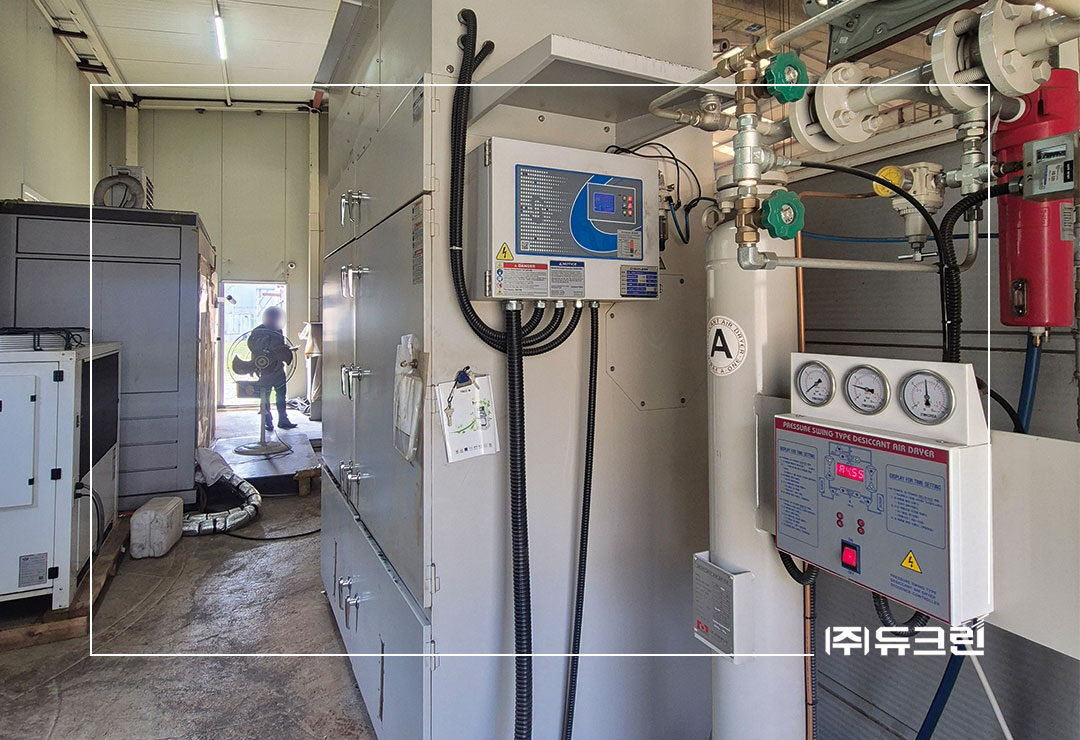

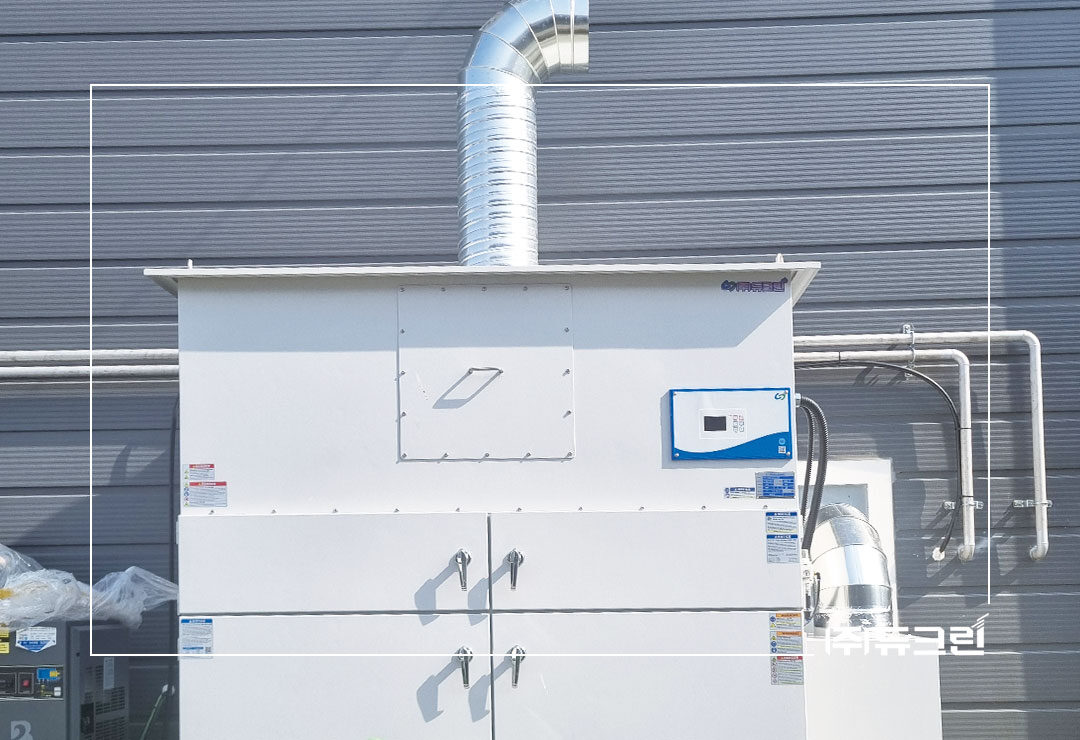

설치시공사례FC Series는 레이저·플라즈마 절단, 용접, 연마 등 고온 가공 공정에서 발생하는 흄(fume)을 포집하는 자동 흄 집진기입니다. 불꽃이 필터에 직접 닿지 않도록 1차 침강 구조를 적용했으며, FC-100부터 FC-1500까지 작업 규모별 라인업과 230mmAq급 정압으로 다양한 현장의 흄 집진에 최적화된 흄 집진기입니다.
사양
제품사양

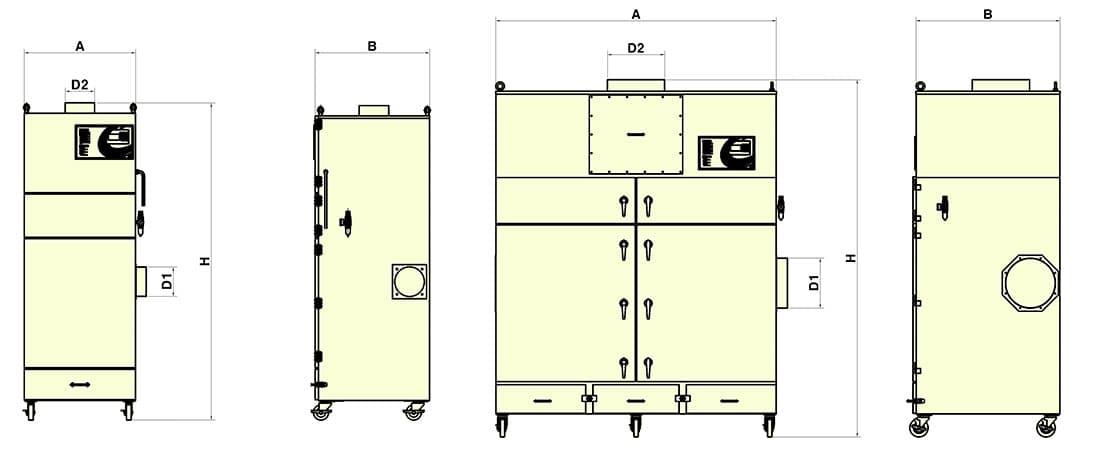

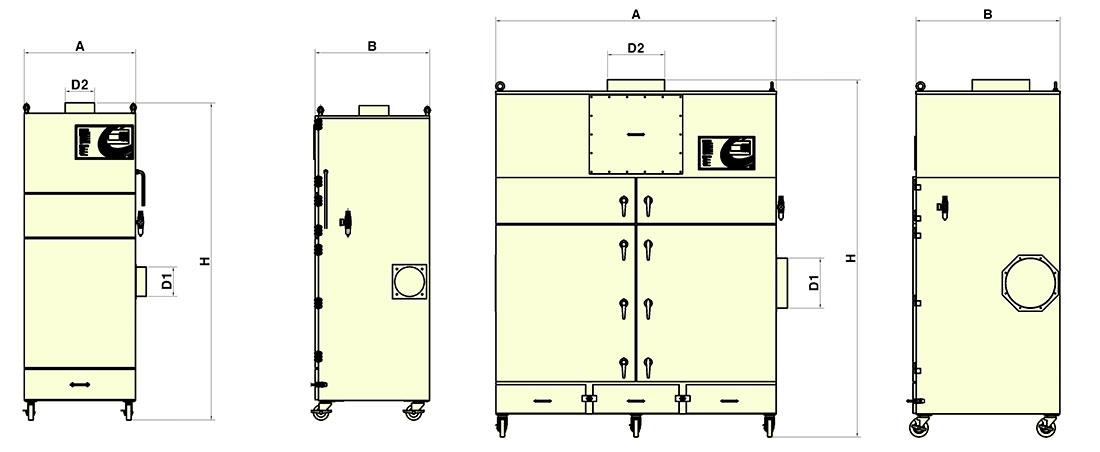

| TYPE | 전원 | 풍량(CMM) | 정압(mmAq) | 출력(kW) | 사이즈(mm) | 중량(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1가로 | B1세로 | D1흡입구(Ø) | D2배출구(Ø) | H전체높이 | ||||||
| FC-100 | 220V 단상, 220V/380V 3상 60Hz 440V(Option), 50Hz(Option) |
12 | 230 | 0.75 | 620 | 645 | 150 | 150 | 2,075 | 210 |
| FC-200 | 25 | 230 | 1.5 | 750 | 775 | 200 | 200 | 2,140 | 280 | |
| FC-300 | 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) | 40 | 230 | 2.2 | 850 | 775 | 250 | 300 | 2,180 | 350 |
| FC-500 | 65 | 230 | 3.7 | 1,340 | 895 | 250 | 300 | 2,270 | 460 | |
| FC-750 | 80 | 260 | 5.5 | 1,700 | 920 | 300 | 350 | 2,395 | 650 | |
| FC-1000 | 100 | 300 | 7.5 | 1,950 | 1,025 | 350 | 400 | 2,560 | 860 | |
| FC-1500 | 160 | 260 | 5.5 x 2SET | 2,010 | 1,125 | 400 | 450 | 2,585 | 1,150 | |
필터사양
| TYPE | 크기(WxL) | 수량 | 여과면적(㎡) |
|---|---|---|---|
| FC-100 | Φ165 x 800L | 6 | 25.2 |
| FC-200 | 9 | 37.8 | |
| FC-300 | 12 | 50.4 | |
| FC-500 | 18 | 75.6 | |
| FC-750 | 24 | 100.8 | |
| FC-1000 | Ø165 x 1000L | 24 | 126 |
| FC-1500 | 32 | 168 |
* 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
특징
불꽃 침강 장치 (옵션)
절단, 연마, 가공 작업시 불꽃이 발생하는 작업에 사용하여 필터에 흡입 되지 않도록 1차적으로 침강 시키는 장치
탄산칼슘 자동공급장치 (옵션)
- 화재발생을 억제하고 분진탈락 효율을 높이는 자동탄산칼슘 공급장치 입니다.
- 원거리 투입이 가능하여 설치 장소의 제약이 없습니다.
- 레벨게이지 및 경광등 장착으로 탄산칼슘 부족을 사전에 예고합니다.
- 집진기 연동운전이 가능하며 설정값에 따라 최적의 공급량을 투입하여 작업자의 편의성을 증대시켰습니다.
필터
FC SERIES 필터 정보
- 카트리지 필터 장착으로 여과면적이 넓고, CELL PLATE와 일체화 하여 교체가 쉽습니다.
- 재질은 PET, 멤브레인, 노멕스 등이 있으며, 용도에 맞게 발수, 난연, 제전(알루미늄) 처리를 합니다.
발수
물의 침습을 막고 공기는 투과시킴
제전(알루미늄)
정전기 방지에 탁월함
난연
불이 잘 번지지 않음
멤브레인
0.3µm 미세분진의 여과효율 99.9%, 미세분진 배출 없음
탈진성능 매우 우수, 필터 수명 연장, 환경규제 대응
탈진성능 매우 우수, 필터 수명 연장, 환경규제 대응
멤브레인필터
Characteristics of PTFE
- 내열내한성 : 사용온도150℃
- 전기적특성 : 높은절연성,고주파특성
- 내약품성 : 산,알칼리등에대하여불활성
- 비점착성,내연소성
TURBO BLOWER 정보
컨트롤러
사용자의 편의를 가장 먼저
생각하는 디지털 컨트롤러
- 가시성을 고려한 컬러 디스플레이
- 소프트 터치 방식
- 인터페이스 : 외부접점에 연계 동작이 가능한 표준모드 방식 채용
- 에러 리포트 : 이상 발생시 에러 경보 및 알람 이력 표시
- 인버터 전용 컨트롤러 : 수동 / 자동 인버터 제어
- 디지털 차압, 디지털 전류, 운전 적산, 에러 상태 표시 기능 등
