제품사양

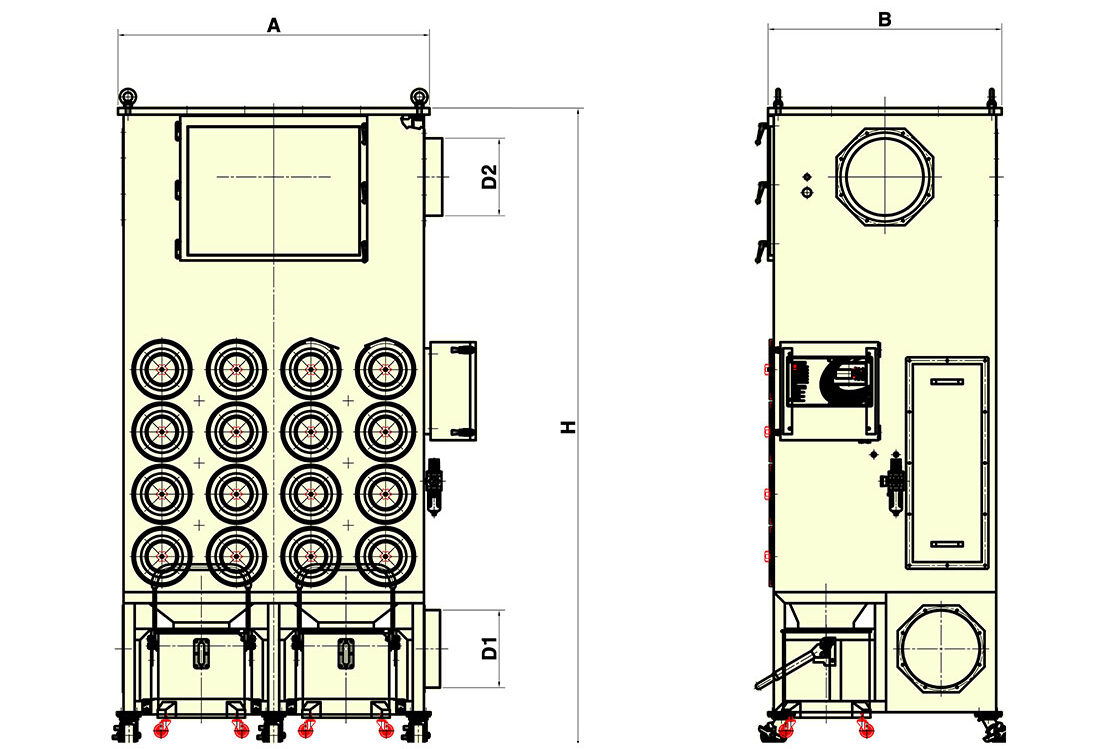

| TYPE | 전원 | 풍량(CMM) | 정압(mmAq) | 출력(kW) | 사이즈(mm) | 중량(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1가로 | B1세로 | D1흡입구(Ø) | D2배출구(Ø) | H전체높이 | ||||||
| HD-200 | 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
25 | 230 | 1.5 | 650 | 1,175 | 200 | 250 | 2,270 | 310 |
| HD-300 | 40 | 230 | 2.2 | 790 | 1,213 | 250 | 300 | 2,270 | 350 | |
| HD-500 | 65 | 230 | 3.7 | 790 | 1,280 | 250 | 300 | 2,270 | 380 | |
| HD-500FC | 65 | 230 | 3.7 | 900 | 1,280 | 250 | 300 | 2,280 | 600 | |
| HD-750 | 80 | 260 | 5.5 | 900 | 1,330 | 300 | 350 | 2,280 | 680 | |
| HD-1000 | 100 | 300 | 7.5 | 1,440 | 1,070 | 350 | 400 | 2,900 | 850 | |
필터사양
| TYPE | 크기(WxL) | 수량 | 여과면적(㎡) |
|---|---|---|---|
| HD-200 | Ø230 x 125산 x 40DP x 610L | 2 | 12.2 |
| HD-300 | 3 | 18.3 | |
| HD-500 | 4 | 24.4 | |
| HD-500FC | 6 | 36.6 | |
| HD-750 | 6 | 36.6 | |
| HD-1000 | 8 | 48.8 |
* 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
필터
HD SERIES 필터

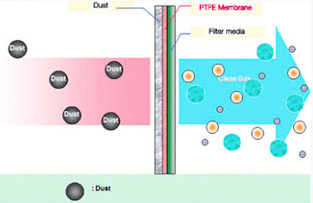

PTFE MEMBRANE 필터 채용
- 압력손실이 낮고 일정하게 유지되며, 탈진이 용이하기 때문에 적은 충격이나 낮은 압력으로 운전이 가능하여 여과포 수명이 증가됩니다.
- 필터 자체가 갖는 분진 탈진성과 뛰어난 표면 여과 기능으로 필터 백 표면의 분진을 쉽게 털어낼 수 있습니다.
- 운전 초기부터 거의 완벽하게 분진을 포집함으로서 위해 물질의 배출은 막으며 부가 분진의 회수율이 높습니다.
집진 효율 비교(AT 0.3 µm)
| PTFE membrane filter | General filter | |
|---|---|---|
| Efficiency at 0.3㎛ (%) | 99.874 | 26.8 |
| Penetration at 0.3㎛ (%) | 0.126 | 24.8 |
| Resistance (mmH₂O) | 26.094 | 6.3 |
특징
깔끔한 분진 처리
- 가동중 분진 회수 기능
- 분진 유출 방지 기능
DOWN FLOW 방식
- 흡입 분진 자유낙하 방식으로 필터 수명 연장
간단 교환형 필터 교체 시스템
- 필터 커버 및 필터가 분리되는 구조로 누구나 쉽게 필터 교체가 가능합니다.
- 기존 방식에 비해 필터 교체 시간이 단축되었습니다.
TURBO BLOWER 정보

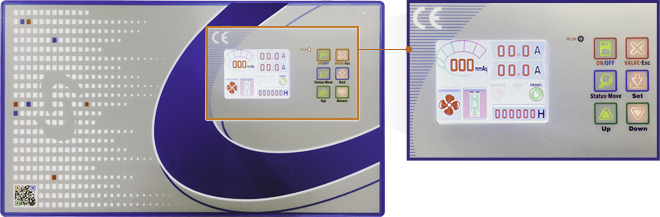

컨트롤러
사용자의 편의를 가장 먼저
생각하는 디지털 컨트롤러
- 컬러 LCD와 소프트 터치 스위치 적용
- 인터페이스 : 외부접점(PC,PLC 등)에 연계 동작이 가능하도록 표준모드 방식 채용
- 에러 리포트 : 이상 발생시 에러 경보 및 알람 이력 표시
- 디지털 차압, 디지털 전류, 운전 적산, 에러 상태 표시등 기능
- 인버터 전용 컨트롤러 : 수동/자동 인버터 제어
