설치시공사례사양
제품사양
| TYPE | 전원 | 풍량(CMM) | 정압(mmAq) | 출력(kW) | 사이즈(mm) | 중량(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|

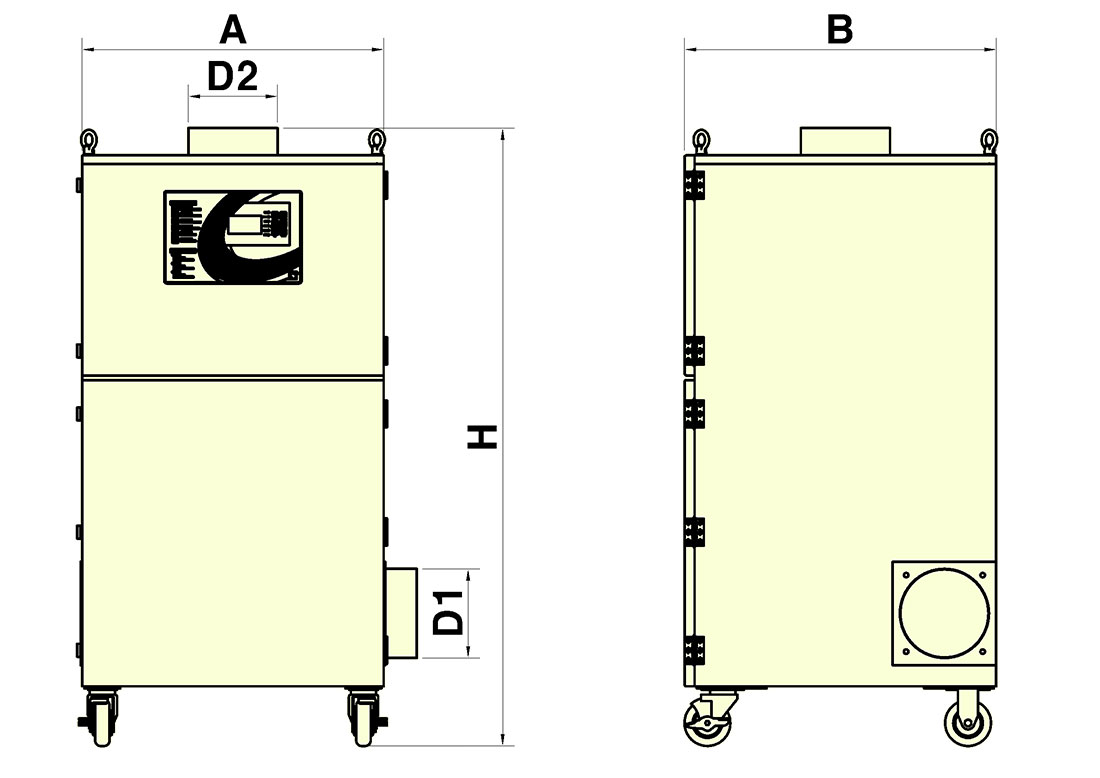

| A1가로 | B1세로 | D1흡입구(Ø) | D2배출구(Ø) | H전체높이 | ||||||
| LC-50 | 220V 단상, 220V/380V 3상 60Hz, 440V(Option), 50Hz (Option) |
7 | 210 | 0.55 | 450 | 525 | 100 | 100 | 840 | 70 |
| LC-100 | 12 | 230 | 0.75 | 670 | 695 | 150 | 200 | 1,060 | 140 | |
| LC-200 | 25 | 230 | 1.5 | 670 | 695 | 200 | 200 | 1,375 | 200 | |
필터사양
| TYPE | 크기(WxL) | 여과면적(㎡) | ||||
|---|---|---|---|---|---|---|
| 1차 프리필터 | 2차 필터 | 3차 카본필터 | 1차 프리필터 | 2차 필터 | 3차 카본필터(kg) | |
| LC-50 | 400 x 500 x 20 | 사각카트리지필터 400 x 500 x 50 | 400 x 500 x 50H x 2 | 0.2 | 3.2 | 9 |
| LC-100 | 610 x 610 x 20 | H.E.P.A필터 610 x 610 x 75 | 610 x 670 x 50H x 2 | 0.3721 | 7.24 | 17 |
| LC-200 | 610 x 610 x 20 | H.E.P.A필터 610 x 610 x 150 | 610 x 670 x 50H x 4 | 0.3721 | 10.11 | 34 |
* 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
특징
불꽃 침강 장치 (옵션)
- 최적설계에 의한 COMPACT SIZE로 좁은 공간에 설치가 가능합니다.
필터 교체 용이
- 필터 교체가 용이한 SLIDE 방식을 채택하였습니다.
효율성
- 부직포와 입상 활성탄의 조합으로 수명이 길고 효율이 높습니다.
3중 필터의 완벽한 집진성
- 3중 필터구조로 미세먼지까지 완전 포집하여 카본 필터의 수명을 획기적으로 연장하였습니다.
편리한 전자 판넬
- 소프트 터치식 전자판넬 장착으로 방진, 방수 성능이 뛰어납니다.

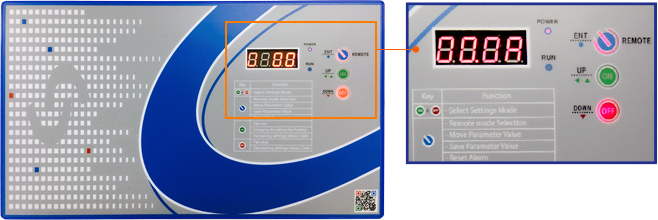

컨트롤러
사용자의 편의를 가장 먼저
생각하는 디지털 컨트롤러
- LED 터치 스위치 동작으로 시인성이 향상되었으며 더욱 세련된 판넬, 심플한 디자인을 자랑
- 사용자 편의에 맞춘 원격/연동(옵션) 운전방식
필터
LC SERIES 필터 정보
- 활성탄 종류로 조립성형탄, 입상활성탄, 분말활성탄, 첨착활성탄 등 여러 종류가 있으며 각 사업장 별 GAS 성상에 맞는 활성탄을 선정하여 설계
- 요오드가(IODINE NUMBER) 1,000mg/g 이상 활성탄 사용 (활성탄 교체 시점 요오드가 600~800mg/g)
- 활성탄에 최소 1sec이상 GAS가 체류 하도록 하고 흡착탑 내 활성탄 통과 유속은 0.5m/sec 이하로 설계
조립성형탄
입상활성탄
분말활성탄
조립성형탄
- 높은 압력으로 압출하여 생산된 제품으로 압력 손실이 낮고 요오드가가 높으므로 도장, 건조시설, 용제회수시설 등 고농도 GAS에 사용한다.
입상활성탄
- 비교적 넓은 표면적을 가지고 있어 산업전반에 가장 널리 쓰는 활성탄이며, 폐활성탄은 재생처리를 거쳐 재사용 된다.
분말활성탄
- 주로 액상 재료의 탈색, 탈취, 나쁜 맛과 불순물의 제거에 쓰이며 수처리용에 적합한 활성탄이다.
첨착활성탄
- 일반 활성탄 세공 내에 화학반응과 촉매작용을 하는 물질을 첨착시켜, 물리적 흡착과 화학반응, 촉매 작용을 갖게 하는 새로운 기능의 활성탄이다.
