제품사양

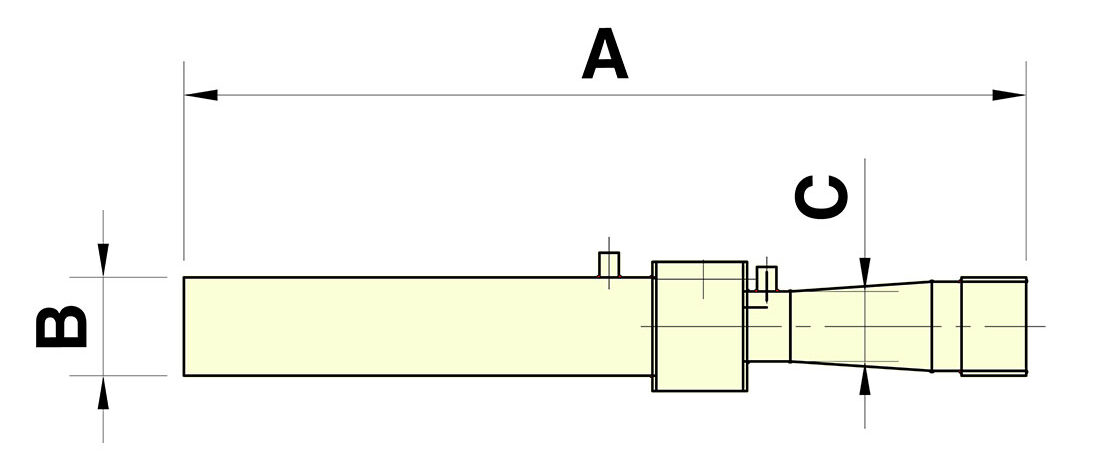

| TYPE | 유량 범위(㎥/min) | 노즐 차압(mmAq) | 유속 범위(m/s) | 사이즈(mm) | ||
|---|---|---|---|---|---|---|
| A | B | C | ||||
| NVFM-100 | 4~18 | 18~300 | 10~40 | 900 | 100 | 70 |
| NVFM-150 | 10~42 | 1,350 | 150 | 105 | ||
| NVFM-200 | 18~75 | 1,800 | 200 | 140 | ||
특징
고 내구성 구조
- [ISO 5167-3] 정밀 노즐 가공 및 벤츄리 연결용접으로 고 내구성 구조
측정 정밀도 향상
- 피토 튜브 대비 정밀도 상승, 압력 측정홀의 막힘 없음
압력 손실 감소
- 오리피스 유량계에 비해 약 65% 정도 압력 손실 감소
분진 퇴적 방지
- 일반 노즐 유량계 대비 하류의 와류영역 회피로 분진 퇴적 방지
