설치시공사례사양

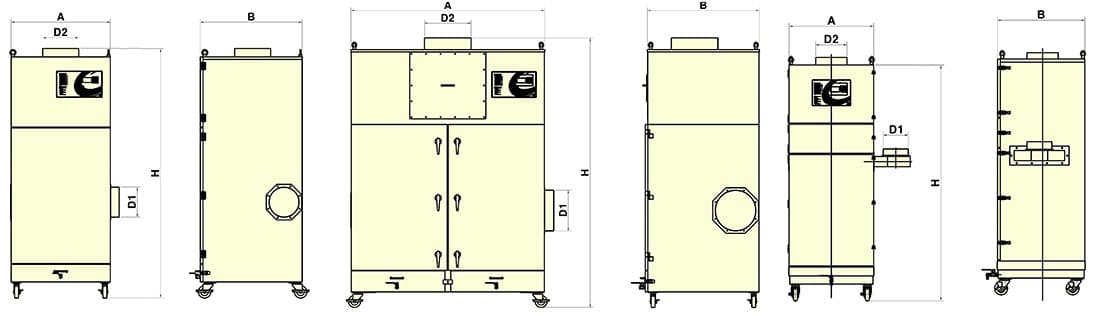

제품사양
| TYPE | 전원 | 풍량(CMM) | 정압(mmAq) | 출력(kW) | 사이즈(mm) | 중량(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1가로 | B1세로 | D1흡입구(Ø) | D2배출구(Ø) | H전체높이 | ||||||
| OMC-100 | 220V 단상, 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
12 | 230 | 0.75 | 670 | 735 | 150 | 200 | 1,310 | 120 |
| OMC-200 | 25 | 230 | 1.5 | 670 | 775 | 200 | 250 | 1,840 | 165 | |
| OMC-300 | 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
40 | 230 | 2.2 | 820 | 845 | 250 | 300 | 1,895 | 280 |
| OMC-500 | 65 | 230 | 3.7 | 820 | 845 | 250 | 300 | 2,065 | 305 | |
| OMC-750 | 80 | 260 | 5.5 | 1,345 | 925 | 300 | 350 | 2,455 | 680 | |
| OMC-1000 | 100 | 300 | 7.5 | 1,650 | 975 | 350 | 400 | 2,370 | 720 | |
| OMC-1500 | 160 | 260 | 5.5 x 2SET | 1,650 | 1,025 | 400 | 450 | 2,365 | 760 | |
| OMC-100N | 220V 단상, 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
12 | 230 | 0.75 | 670 | 695 | 150 | 198 | 1,400 | 120 |
| OMC-200N | 25 | 230 | 1.5 | 670 | 695 | 200 | 248 | 1,845 | 215 | |
| OMC-300N | 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) |
40 | 230 | 2.2 | 820 | 795 | 250 | 298 | 1,970 | 280 |
| OMC-500N | 65 | 230 | 3.7 | 820 | 795 | 250 | 298 | 2,140 | 305 | |
| OMC-750N | 80 | 260 | 5.5 | 950 | 825 | 300 | 348 | 2,260 | 500 | |
| OMC-1000N | 100 | 300 | 7.5 | 1,500 | 945 | 350 | 400 | 2,300 | 590 | |
| OMC-1500N | 160 | 260 | 5.5 x 2SET | 1,500 | 1,025 | 400 | 448 | 2,420 | 645 | |
필터사양
| TYPE | 크기(WxL) | 여과면적(㎡) | ||||
|---|---|---|---|---|---|---|
| 1차 프리필터 | 2차 비백필터 | 3차 H.E.P.A필터 | 1차 프리필터 | 2차 비백필터 | 3차 H.E.P.A필터 | |
| OMC-100 | 610 x 610 x 50 | 610 x 610 x 300 x 10p | 610 x 610 x 75 | 0.3721 | 3.66 | 7.24 |
| OMC-200 | 610 x 610 x 50 | 610 x 610 x 560 x 10p | 610 x 610 x 150 | 0.3721 | 6.832 | 8.03 |
| OMC-300 | 610 x 760 x 50 | 610 x 760 x 560 x 12p | 610 x 760 x 150 | 0.4636 | 8.1984 | 10.11 |
| OMC-500 | 610 x 760 x 50 | 610 x 760 x 560 x 12p | 610 x 760 x 292 | 0.4636 | 8.1984 | 21 |
| OMC-750 | 610 x 610 x 50 x 2 | 610 x 610 x 560 x 10p x 2 | 610 x 610 x 292 x 2 | 0.7442 | 13.664 | 33.36 |
| OMC-1000 | 610 x 610 x 50 x 2 | 610 x 760 x 560 x 12p x 2 | 610 x 760 x 292 x 2 | 0.9272 | 13.664 | 42 |
| OMC-1500 | 610 x 760 x 50 x 2 | 610 x 760 x 560 x 15p x 2 | 610 x 760 x 292 x 2 (SC) | 0.9272 | 20.496 | 53.74 |
| TYPE | 크기(WxL) | 여과면적(㎡) | ||||
| 1차 데미스터필터 | 2차 비백필터 | 3차 미디엄필터 | 1차 데미스터필터 | 2차 비백필터 | 3차 미디엄필터 | |
| OMC-100N | 610 x 610 x 20 | 610 x 610 x 300 x 10p | 610 x 610 x 75 | - | 3.66 | 7.24 |
| OMC-200N | 610 x 610 x 20 | 610 x 610 x 560 x 10p | 610 x 610 x 150 | - | 6.832 | 8.03 |
| OMC-300N | 610 x 760 x 20 | 610 x 760 x 560 x 12p | 610 x 760 x 150 | - | 8.1984 | 10.11 |
| OMC-500N | 610 x 760 x 20 | 610 x 760 x 560 x 12p | 610 x 760 x 292 | - | 8.1984 | 21 |
| OMC-750N | 610 x 760 x 20 | 610 x 760 x 560 x 15p | 610 x 760 x 292 | - | 13.664 | 26.87 |
| OMC-1000N | 610 x 760 x 20 x 2 | 610 x 760 x 560 x 12p x 2 | 610 x 760 x 292 x 2 | - | 13.664 | 42 |
| OMC-1500N | 610 x 760 x 20 x 2 | 610 x 760 x 560 x 15p x 2 | 610 x 760 x 292 x 2 (SC) | - | 20.496 | 53.74 |
* 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
특징
3중 필터 구조
- 3중 필터 장착으로 MIST에서 유연(FUME)까지 완벽하게 포집합니다.
- 슬라이드 필터 방식을 채택하여 누구나 쉽게 교체가 가능합니다.
- HEPA FILTER를 장착하여 0.3um 이상의 미세한 분진을 99.997%까지 포집이 가능합니다.
- 냄새 제거 기능을 추가 할 수 있습니다 (옵션사항)
중앙 집중식 관리 시스템
- MIST 발생기계가 여러대일 경우 중앙집중식으로 포집이 가능하여 관리 및 유지보수가 편리합니다.
- 작업환경에 따른 최적의 운전이 가능합니다.
DOWN FLOW 방식
- 흡입된 MIST가 DOWN FLOW에 의해 자연스럽게 낙하하며, MIST가 필터내에 응집되며 필터하부에 고여 드레인 되는 구조로 2차 비산없이 운전가동이 가능합니다. (특허 제 10-1289556호)
냄새 제거 기능
- 활성탄소 섬유필터는 다결정구조 고분자 화합물로 구성된 활성체이며 흡착율이 높고 강도가 높으며 쉽게 풍화되지 않아 2차 오염을 조성하지 않으며 내산성, 내알칼리성에 강하고 수명이 깁니다.
HEPA FILTER
MEDIUM FILTER
(다풍량장착)
ACF FILTER
(옵션)
포집된 오일미스트 재사용 가능
필터
TURBO BLOWER 정보

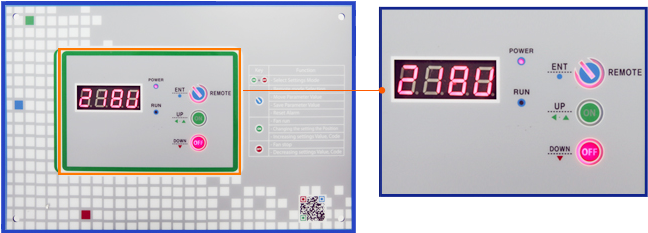

컨트롤러
사용자의 편의를 가장 먼저
생각하는 디지털 컨트롤러
- 디지털 컨트롤 패널: 소프트 LED 터치 스위치 방식
- 외부 운전 (원격/연동) 제어기능 기본 탑재: 기본 단자대 및 원터지 설정 변경
