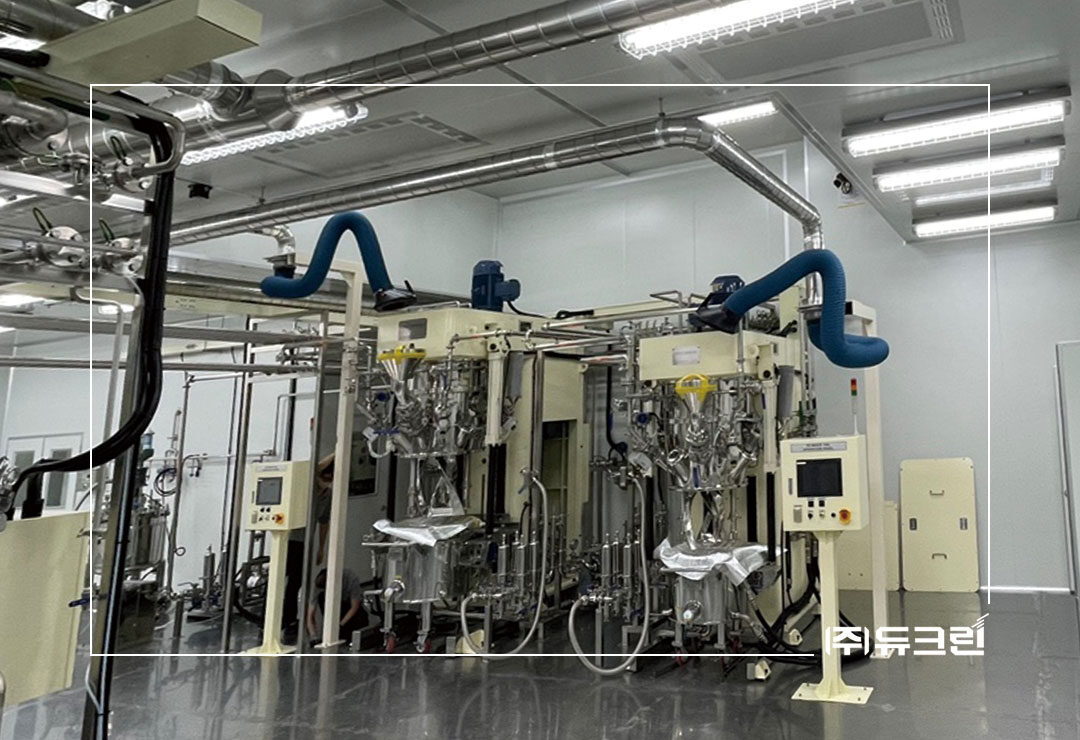

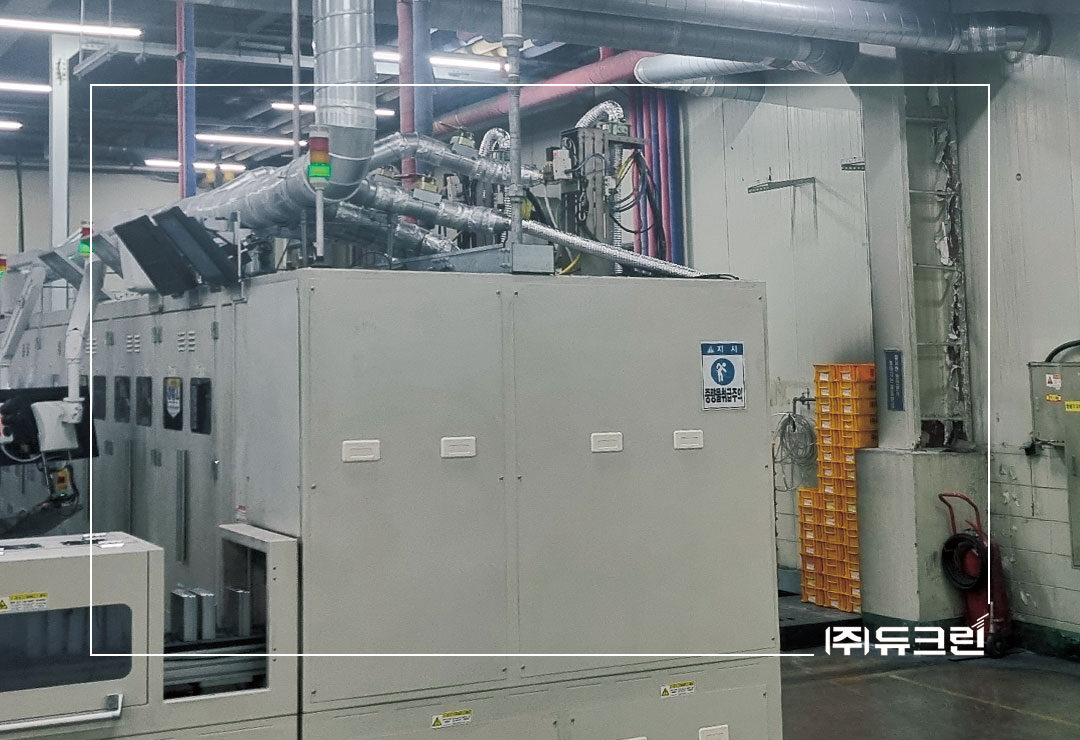

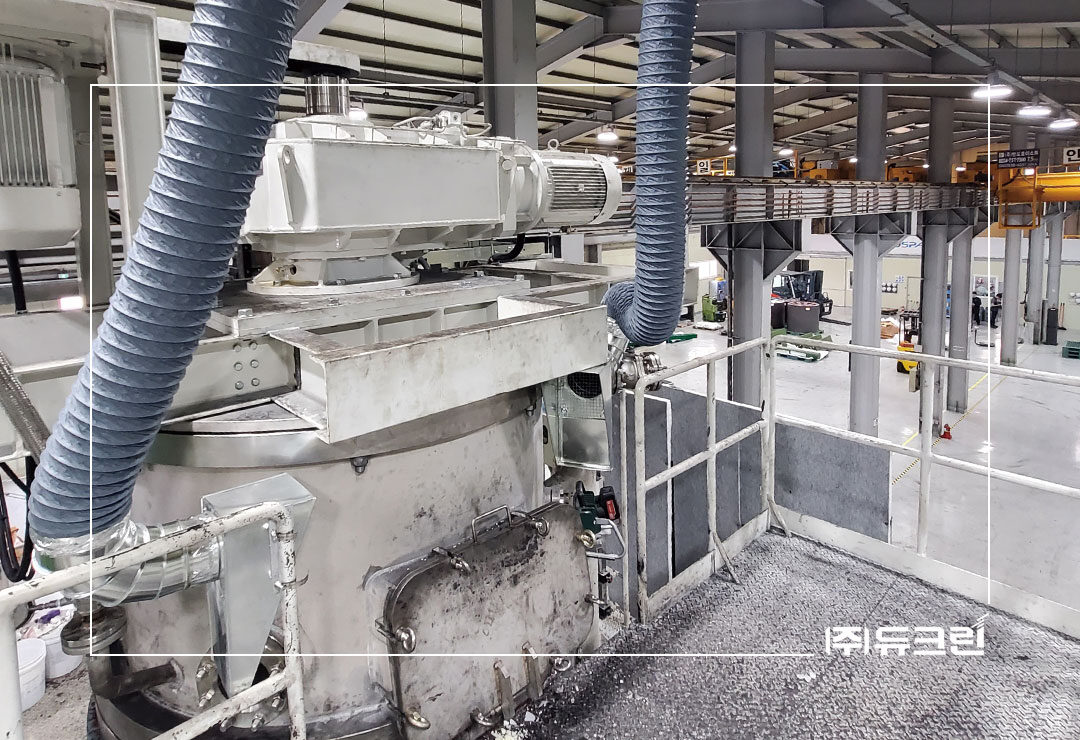

설치시공사례APD Series는 2차전지·알루미늄·마그네슘 등 폭발성 분진이 발생하는 공정의 분진 폭발 위험에 대응하는 방호대응(안전대책형) 집진기입니다. 분진 폭발을 억제하는 안전 설계를 적용했으며, APD-100부터 APD-3000까지 작업 규모별 라인업으로 방폭 집진이 필요한 현장에 적용되는 방폭 집진기입니다.
사양
제품사양

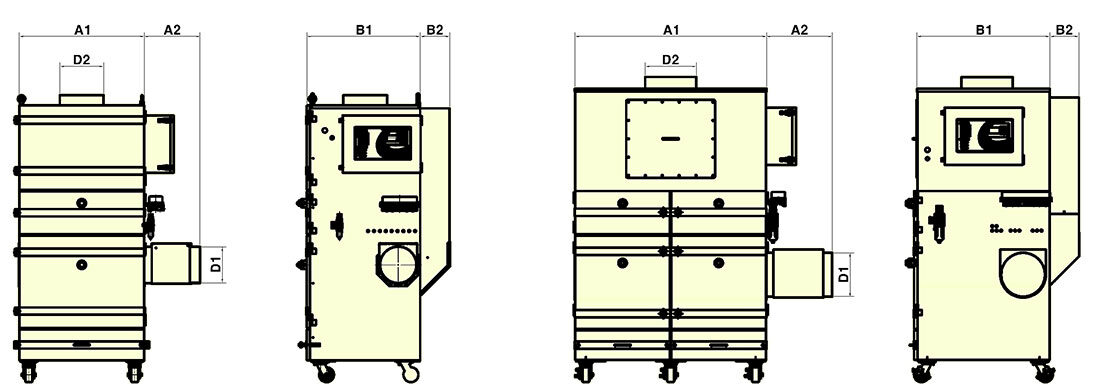

| TYPE | 전원 | 풍량(CMM) | 정압(mmAq) | 출력(kW) | 사이즈(mm) | 중량(kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1가로 | B1세로 | D1흡입구(Ø) | D2배출구(Ø) | H전체높이 | ||||||
| APD-100 | 220V/380V 3상 60Hz, 440V(Option), 50Hz(Option) | 12 | 230 | 0.75 | 520 | 545 | 150 | 150 | 1,605 | 165 |
| APD-200 | 25 | 230 | 1.5 | 620 | 645 | 200 | 200 | 1,765 | 300 | |
| APD-300 | 40 | 230 | 2.2 | 770 | 795 | 250 | 300 | 1,905 | 380 | |
| APD-500 | 65 | 230 | 3.7 | 850 | 775 | 250 | 300 | 1,955 | 450 | |
| APD-750 | 80 | 260 | 5.5 | 1,300 | 925 | 300 | 350 | 2,180 | 560 | |
| APD-1000 | 100 | 300 | 7.5 | 1,720 | 925 | 350 | 400 | 2,055 | 650 | |
| APD-1500 | 160 | 260 | 5.5 x 2SET | 1,700 | 975 | 400 | 450 | 2,325 | 820 | |
| APD-2000 | 200 | 300 | 7.5 x 2SET | 1,950 | 1,025 | 500 | 550 | 2,390 | 1,200 | |
| APD-3000 | 300 | 250 | 11 x 2SET | 2,010 | 1,275 | 600 | 650 | 2,515 | 1,650 | |
필터사양
| TYPE | 크기(WxL) | 수량 | 여과면적(㎡) |
|---|---|---|---|
| APD-100 | Φ145 x 500L x 75 | 4 | 7.5 |
| APD-200 | 6 | 11.25 | |
| APD-300 | 9 | 16.88 | |
| APD-500 | 12 | 22.5 | |
| APD-750 | 18 | 33.75 | |
| APD-1000 | 24 | 45 | |
| APD-1500 | Φ145 x 800L x 75 | 24 | 72 |
| APD-2000 | Φ165 x 800L x 75 | 24 | 100.8 |
| APD-3000 | 32 | 134.4 |
* 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
더 안전한 작업환경을 위해
APD SERIES 특징
프리미엄 효율 규격 IE3 모터 채택 : 탄소 중립 실현
- APD SERIES는 IE3 등급 모터를 장착하였습니다. 고성능이면서, 소비 전력 · CO2 의 삭감에 연결하는 설계로, ESG 경영의 환경의 측면에서도 사회적인 가치 제공을 실현할 수 있습니다.
분진 폭발의 원인을 최소화한 구조
- APD SERIES는 제전성 카트리지 필터와 분리형 솔레노이드 엔크로져를 채용, AIR PULSE로 분진을 탈락시키고 방폭 MOTOR, 밀폐형 외장방폭 전장박스(옵션)등으로 집진기 가동시 불꽃발생을 방지한 분진폭발 안전 대책형 집진기입니다.
전장 BOX
- 사용조건에 따라 방폭 전장박스 또는 STEEL 박스를 사용하여 SEAL PACKING 등으로 밀폐되어 불꽃 노출을 방지합니다.
폭풍방산구
- 만일 집진기 내에서 분진이 폭발한 경우 폭발력이 집진기 본체를 파열시키면 대형 인명사고의 원인이 되므로 폭발 에너지를 유도하여 집진기 뒤쪽 상부의 방산구를 통해 배출시켜 피해를 최소화 합니다.
슬라이드 게이트
- 외부 불꽃 침투로 인한 화재 발생시 슬라이드 게이트가 작동함으로 화재 확상 방지 및 모터 보호를 합니다.
역류방지 밸브
- 만일 집진기 내부에서 분진 폭발이 일어난 경우 화염이 DUCT내로 역류되는 것을 방지하여 작업자를 화염폭풍으로부터 보호합니다.
컨트롤러
사용자의 편의를 가장 먼저
생각하는 디지털 컨트롤러
- 컬러 LCD와 소프트 터치 스위치 적용
- 인터페이스: 외부접점(PC, PLC등)에 연계 동작이 가능하도록 표준모드 방식 채용
- 에러 리포트: 이상 발생시 에러 경보 및 알람 이력 표시
- 디지털 차압, 디지털 전류, 운전 적산, 에러 상태 표시등 기능
- 인버터 전용 컨트롤러: 수동/자동 인버터 제어 (옵션)
APD SERIES 필터 정보
APD SERIES 필터 정보
- 재질은 PET, 멤브레인, 노멕스 등이 있으며, 용도에 맞게 발수, 난연, 제전(알루미늄) 처리를 합니다.
- 카트리지 필터 장착으로 여과면적이 넓고, CELL PLATE와 일체화 하여 교체가 쉽습니다.
발수
물의 침습을 막고 공기는 투과시킴
제전(알루미늄)
정전기 방지에 탁월함
난연
불이 잘 번지지 않음
멤브레인
0.3µm 미세분진의 여과효율 99.9%, 미세분진 배출 없음
탈진성능 매우 우수, 필터 수명 연장, 환경규제 대응
탈진성능 매우 우수, 필터 수명 연장, 환경규제 대응
멤브레인필터
Characteristics of PTFE
- 내열내한성 : 사용온도150℃
- 전기적특성 : 높은절연성,고주파특성
- 내약품성 : 산,알칼리등에대하여불활성
- 비점착성,내연소성

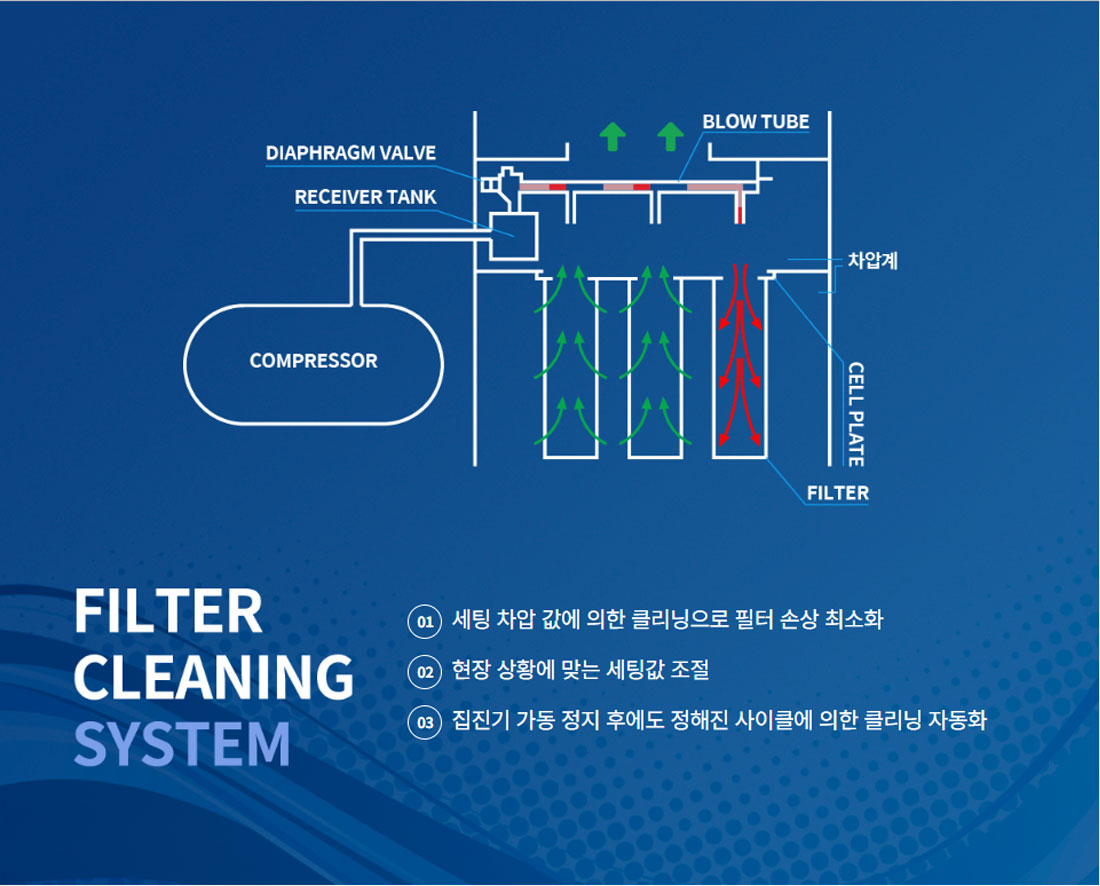

효율적인 필터 크리닝

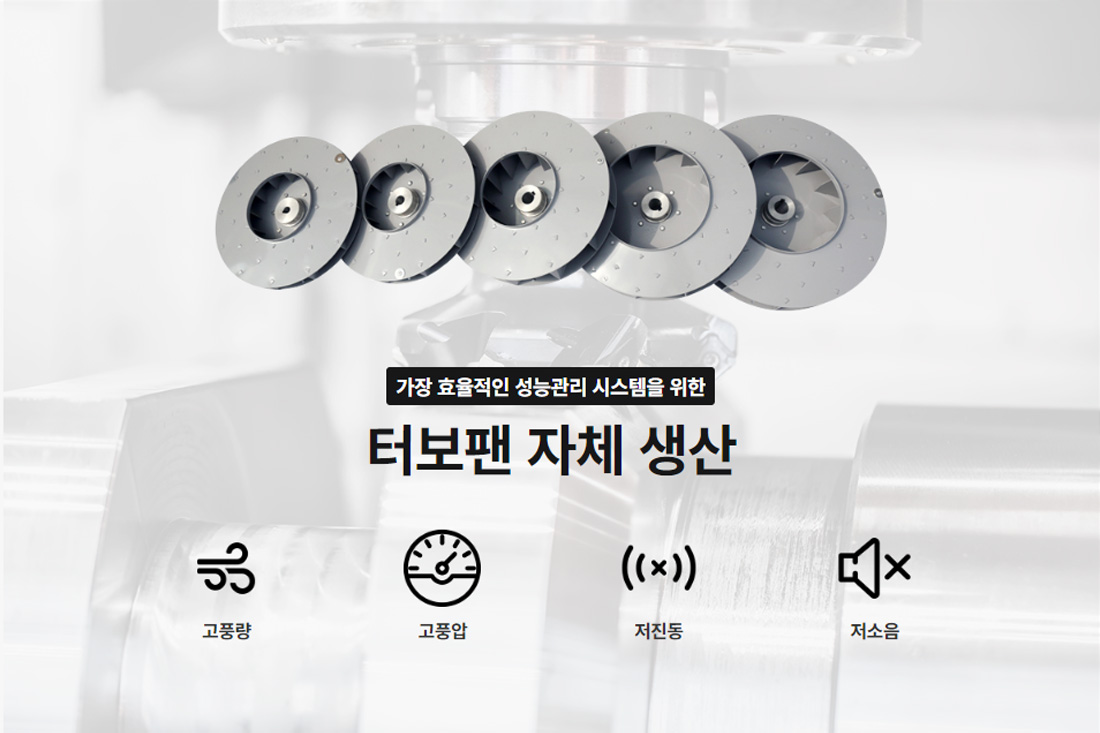

TURBO BLOWER 정보
